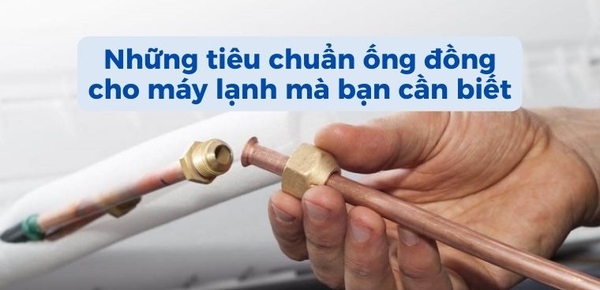

Những tiêu chuẩn ống đồng cho máy lạnh mà bạn cần biết
Việc lắp đặt ống đồng cho máy lạnh đúng tiêu chuẩn là việc làm vô cùng quan trọng và cần thiết giúp thiết bị nhà bạn hoạt động ổn định. Hãy cùng Eco-Mart tìm hiểu những tiêu chuẩn ống đồng cho máy lạnh qua bài viết bên dưới nhé!
1. Tại sao phải lắp ống đồng đúng tiêu chuẩn?
Việc lắp đặt ống đồng đúng tiêu chuẩn sẽ:
- Giúp máy lạnh hoạt động ổn định, chạy đúng hiệu suất và mang đến hiệu quả làm mát tối đa.
- Tăng độ bền cho ống đồng và giúp sử dụng được lâu dài.
- Hạn chế tình trạng ống bị nứt, rò rỉ gas, co ống làm thay đổi lưu lượng gas dẫn đến các hậu quả nghiêm trọng.
- Khi máy gặp sự cố hoặc vận hành yếu do lắp đặt ống đồng sai sẽ rất dễ bị các hãng từ chối bảo hành.
Ồng đồng bảo ôn giúp bảo vệ ống đồng khỏi các điều kiện thời tiết khắc nghiệt
2. Các kích thước tiêu chuẩn ống đồng cho máy lạnh
Kích thước tiêu chuẩn ống đồng
Ống đồng được dùng cho 2 chiều đó là ống vào nối từ dàn nóng vào dàn lạnh và ống ra nối từ dàn lạnh ra dàn nóng. Kích thước ống vào sẽ nhỏ hơn ống ra, cụ thể:
Loại máy | Đường kính ống vào | Đường kính ống ra |
Máy lạnh 1 HP. | 6 mm. | 10 mm. |
Máy lạnh 1.5 HP. | 6 mm. | 10 mm hoặc 12 mm. |
Máy lạnh 2 HP. | 8 mm. | 12 mm. |
Máy lạnh 2.5 HP. | 8 mm. | 10 mm hoặc 12 mm. |
Ngoài ra, máy lạnh sử dụng gas R22 có độ dày ống đồng tiêu chuẩn cho phép từ 0,51 - 0,61 mm và dòng máy lạnh sử dụng gas R410a độ dày tiêu chuẩn ống đồng tối thiểu là 0,61mm.
Bạn nên lắp ống đồng theo kích thước tiêu chuẩn vì sẽ bảo đảm được an toàn khi sử dụng
Độ dài ống đồng nối giữa dàn nóng và dàn lạnh
Độ dài ống đồng nối giữa dàn nóng và dàn lạnh phải được tuân thủ theo các yêu cầu lắp đặt do hãng sản xuất quy định, vì nếu lắp ống đồng quá ngắn sẽ có thể xảy ra hiện tượng gas không kịp hồi về máy nén và bị tắc nghẽn, gây nên các hư hỏng nghiêm trọng.
Ngược lại, khi ống đồng quá dài thì có thể khiến máy lạnh làm lạnh chậm hoặc không làm lạnh được. Ngoài ra, nếu độ dài ống đồng nằm ngoài giới hạn quy định của hãng thì hãng có thể từ chối bảo hành sản phẩm.
Chiều dài tối thiểu ống đồng sẽ vào khoảng 3m, tối đa khoảng 15 - 20m và độ dài trung bình để máy lạnh hoạt động tốt nhất là 3 - 7m tùy theo từng hãng sản xuất.
Độ dài ống đồng nối giữa dàn nóng và dàn lạnh nên lắp đặt theo hướng dẫn của hãng máy lạnh
Độ cao chênh lệch giữa dàn nóng và dàn lạnh
Độ cao chênh lệch giữa dàn nóng và dàn lạnh là 1 yếu tố mà bạn cần quan tâm hàng đầu khi lắp đặt máy lạnh. Vì theo các hãng sản xuất quy định, độ chênh lệch này phải nằm trong giới hạn cho phép của họ và phụ thuộc vào độ dài đường đi ống đồng.
Tuy nhiên, độ cao chênh lệch này sẽ không có ảnh hưởng quá nhiều, vì người dùng thường lắp đặt 2 dàn nóng và lạnh ở cùng 1 tầng.
Độ cao chênh lệch sẽ rất quan trọng đối với sẽ tòa nhà cao tầng, căn hộ chung cư,… Để biết thêm rõ về độ cao của từng máy, bạn có thể xem ở phần thông số kỹ thuật.
Độ cao chênh lệch giữa dàn nóng và dàn lạnh là yếu tố quan trọng cần chú ý khi lắp đặt máy lạnh
3. Các loại ống đồng máy lạnh phổ biến nhất tại Việt Nam
Ống đồng cuộn PC (Pancake Coil)
Ống đồng cuộn PC là một trong những dòng ống đồng máy lạnh phổ biến nhất. Ống có độ dài tiêu chuẩn là 15m hoặc 30 - 45m, tùy vào yêu cầu lắp đặt. Ø6.35, Ø9.52, Ø12.7, Ø15.88 là chiều dài đường kính phổ biến mà ống đồng cuộn PC được sử dụng.
Loại ống này có độ dày nhỏ nhất là 0.61 mm, tuy nhiên, hiện nay các hãng máy lạnh khuyển cáo nên sử dụng ống có đường kính từ 0.81mm cho các loại gas áp suất cao như R410a, R32.
Ống đồng cuộn PC là loại ống đồng được các thợ kỹ thuật sử dụng phổ biến nhất hiện nay
Ống đồng cuộn LWC (Level Wound Coil)
Ống đồng cuộn LWC (ống đồng bành) là ống đồng thuộc dạng cuộn lớn, nặng trên 100kg và có chiều dài lên đến vài nghìn mét. Sản phẩm có độ dày khoảng 0.27 - 1.2mm, thường được ủ mềm trước khi đưa vào sử dụng để tăng tính dẻo và dễ uốn nắn hơn.
Do có chiều dài vượt trội nên loại ống đồng này giúp lắp đặt tiện lợi mà không cần thêm các mối nối, phù hợp bố trí tại nơi có diện tích lớn, phức tạp hoặc dùng để lắp đặt điều hệ thống hòa trung tâm.
Ống đồng LWC là ống đồng cuộn lớn và có chiều dài đến trăm, nghìn mét
Ống đồng thẳng (Straight Tube)
Ống đồng thẳng (ống đồng cây) có chiều dài thông dụng từ 2 - 6m với đường kính nằm trong khoảng Ø4.76 - 41.28. Thường được sử dụng trong nhà máy sản xuất dàn trao đổi nhiệt,... và các loại van ngành lạnh.
Ngoài ra, do nhu cầu sử dụng nên ống đồng thẳng còn được sản xuất với nhiều độ cứng khác nhau như ống cứng, ống bán cứng, ống ủ sáng và ống ủ mềm.
Ống đồng thẳng thường được sử dụng trong các nhà máy trao đổi nhiệt
Ống đồng luồn xốp bảo ôn
Ống đồng luồn xốp bảo ôn là loại ống đồng giúp tối ưu hiệu quả cho hệ thống làm lạnh. Sản phẩm ống đồng này có chiều dài tối đa lên đến 50m và có một lớp xốp bảo ôn bọc bê ngoài, giúp tiết kiệm thời gian và đảm bảo kỹ thuật luồn ống. Ống đồng luồn xốp bảo ôn có nhiều lợi ích như:
- Bảo vệ ống đồng bền bỉ và an toàn khỏi các môi trường khắc nghiệt.
- Hạn chế ăn mòn ống đồng trong quá trình trao đổi nhiệt.
- Giúp tiết kiệm điện khi sử dụng nhờ vào hạn chế sự trao đổi nhiệt với môi trường.
- Hỗ trợ giảm tiếng ồn trong quá trình sử dụng tại các công trình và tòa nhà lớn.
Ống đồng luồn xốp bảo ôn giúp tiết kiệm thời gian và bảo vệ ống đồng hiệu quả
Ống đồng vằn trong (Inner Grooved Tube)
Ống đồng vằn trong là một sản phẩm mới được ưa chuộng trên thị trường và có đường kính phổ biến từ Ø5, Ø7, Ø7.94, Ø8, Ø9.52, Ø12.7. Bên trong lòng ống được cấu tạo các rãnh vằn có hướng xoắn dọc theo chiều dài ống với công dụng:
- Tăng hiệu suất trao đổi nhiệt.
- Do quy cách sử dụng của ống đồng vằn trong nhỏ nên nguyên vật liệu cũng tiết kiệm hơn các loại ống đồng trơn khác.
- Có thể giữ và tăng được hiệu suất nhiệt với kích thước nhỏ, từ đó kích thước của máy lạnh cũng ngày càng được thu nhỏ lại.
Ống đồng vằn trong được thiết kế với các rãnh vằn phía trong ống
4Kích thước ống đồng một số máy lạnh phổ biến hiện nay
Dòng máy | Máy lạnh Inverter | Máy lạnh thông thường |
Máy lạnh Toshiba. |
Model N3KCV:
|
Model N3KPX:
|
Máy lạnh Daikin. |
Model FTKS:
Inverter Gas R22: FTKD
|
Model FTE:
|
Máy lạnh Panasonic. |
Model TS:
|
Model KC / C:
|
Máy lạnh Sharp. |
|
|
Máy lạnh Fujitsu/General. |
|
|
